超声波流量计的安装方法主要有两种：Z法和V法。这两种方法各有特点，适用于不同的安装条件和管道直径。

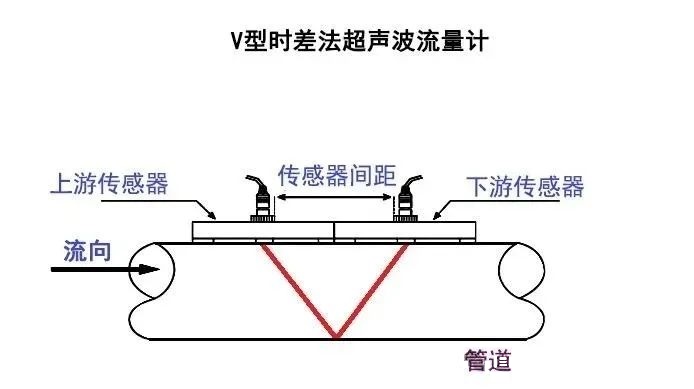

‌V法安装‌：两个传感器水平对齐，其中心线与管道轴线平行。超声波信号通过管壁反射传播。

‌适用范围‌：

通常适用于管道直径较小的情况，一般为DN15至DN200的管道，但在某些情况下也可扩展至DN400以下的管道。对于小管径（如DN15至DN50），V法安装能够提供较高的测量精度，尤其是在信号强度和质量方面表现较好。

‌安装特点‌：

传感器水平对齐，中心线与管道轴线平行，声波在管道内反射一次，信号路径较长，适合低流速和低噪声环境。

‌优点‌：

安装简便，无需拆卸管道，适用于现场条件较好的情况。

‌缺点‌：

信号强度相对较弱，容易受到管道内壁粗糙度、结垢或悬浮物的影响，导致信号衰减或失真。

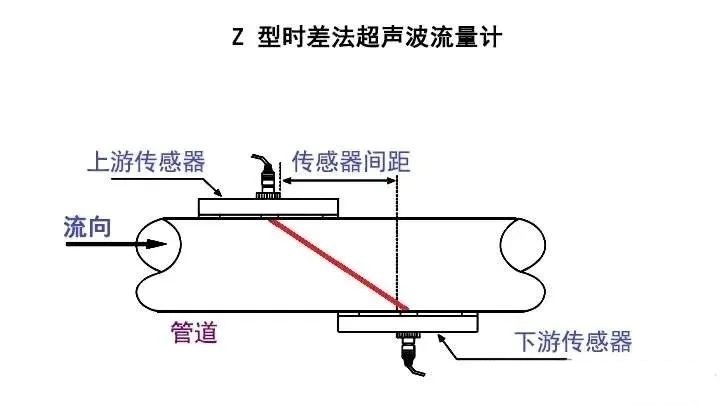

‌Z法安装‌：核心优势在于超声波信号在介质中直接传播，没有反射（称为单声程），因此信号衰减最小。在Z法安装中，两个传感器之间沿管轴方向的垂直距离应等于安装距离，并且两个传感器必须在同一轴面上，发射方向相对。这种安装方式可以确保超声波信号的有效传输，避免信号衰减。

‌适用范围‌：

适用于管道直径较大或信号质量要求较高的情况，通常用于DN200至6000的管道。此外，在特定条件下（如流体混浊度高、管道内壁结垢严重等），即使管道直径稍小于200mm，也可以选择Z法以提高测量精度。特别适用于口径较大、介质含杂质或气泡、管道有结垢等复杂工况。

‌安装特点‌：

两个传感器在同一侧，声波直接在介质中传播，无反射（单声程），信号衰减最小。

‌优点‌：

信号强度高，测量精度高，适用于复杂环境或信号衰减严重的场合。

‌缺点‌：尽管Z法安装具有许多优点，但在管道较粗的情况下，如果难以保证两个传感器在同一轴面上，可能会导致超声波信号接收不到或信号强度很弱，从而出现无法测量的情况。

安装成本较高，对安装精度要求严格，需要确保传感器在同一轴面上。

安装注意事项：

‌管道条件‌：

选择管道时应避开强磁场、振动源和涡流干扰区域，确保管道内流体充满且流动稳定。

‌传感器位置‌：

在水平管道上，传感器应安装在管道中部，避开顶部和底部可能存在的气泡或沉淀。

‌表面处理‌：

安装前需清理管道表面的油漆、锈迹和污垢，确保传感器与管道紧密接触。

‌信号质量‌：

若V法信号弱或无法检测到信号，建议优先考虑Z法安装。
